新闻资讯
NEWS
矿山采掘难点：采煤机截齿磨损过快，怎么解决？
发布时间：
2026-07-17
在实际生产中，不少矿井反映之前使用的采煤机截齿平均使用寿命远低于预期，部分因磨损严重需要更换，这一问题不仅直接推高了截齿的重复采购成本和现场换齿的人工投入，更因频繁停机换齿大幅拉低了综采工作面的开机率，对生产效率造成显著制约。
很多人第一反应是“买到质量差的截齿了”，但实际跑过几个现场就会发现，截齿磨损快从来不是单一原因造成的，而是煤岩条件、截齿自身材质与工艺、采煤机操作参数等多个因素叠加出来的结果。下文将从现场实际问题出发，结合典型矿井案例与实测技术数据，对截齿异常磨损的核心成因逐一拆解，并提出有效地解决措施。
一、工况不适配导致的快速磨损
拿煤矿里应用非常广泛的MG400采煤机为例，它出厂时的设计工况，就是适配普氏硬度f≤4的常规煤层，若工作面煤岩硬度超过f5或夹矸（如石英砂岩）含量超过15%，采煤机截齿会受到硬颗粒的强烈冲击，加速磨损。甘肃某煤矿的工作面实测煤体普氏硬度达到5.2，夹矸含量20%，截齿寿命远低于以往平均水平。
应对这类问题，需提前做地质钻探，明确煤岩分布，调整采煤机截割路径避开厚夹矸层；或选用都尔伯特加强型截齿，齿体采用优质42CrMo调质合金钢、合金头用高精度配比的钨钴合金，增强抗冲击能力。
二、截齿合金头质量差导致不耐磨
很多人排查截齿磨损问题时，忽略了合金头本身的质量缺陷。劣质合金头往往存在两大典型问题：一是原料掺混回收硬质合金碎料，杂质含量超标，烧结后内部布满细微孔隙，截割时在硬颗粒反复冲刷下，表面快速形成剥落凹坑，磨损速度成倍加快；二是生产时为了降本过度降低钴含量，看似硬度拉得很高，实际韧性严重不足，遇到夹矸冲击就容易崩刃掉块，反而越用越不耐磨。
应对这类问题，都尔伯特（山东）科技有限公司生产的截齿采用优质原生料钨钴合金，通过优质的粉末冶金以及烧结工艺，保证粗晶粒钨钴硬质合金性能及质量的稳定，硬度均匀，耐磨抗冲击。

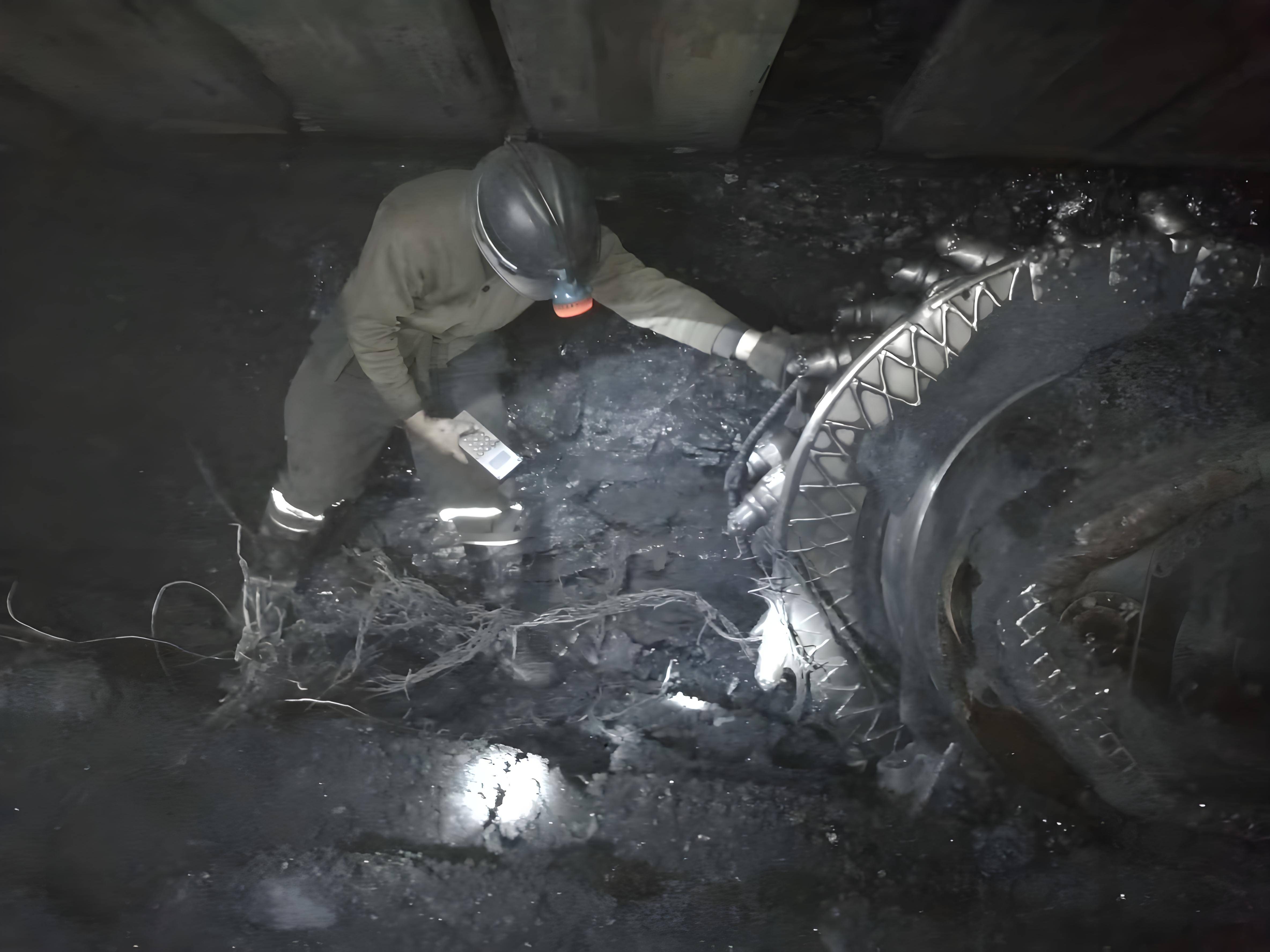

三、截齿安装角度不合适导致受力不均
采煤机滚筒截齿的安装角度直接影响受力状态：前倾角（截齿与滚筒切线的夹角）应控制在合理角度内，侧倾角（截齿与滚筒径向的夹角）需保持在8°-12°。若前倾角过大，截齿会“扎入”煤层过深，导致合金头根部受拉应力断裂；若侧倾角过小，截齿切削时会沿煤层滑动，增加侧面磨蚀。皖北某矿曾因截齿安装角度偏差11°，导致截齿侧面磨损速率较标准状态快32%。
应对这类问题，安装时需用角度尺逐齿测量，并用扭矩扳手将采煤机截齿螺母拧紧，防止截齿在切割中松动晃荡。
四、采煤设备参数设置不当导致截齿磨损过快
最后，合理调整采煤设备参数很关键。比如优化切割速度、截割深度等，避免因参数不当导致采煤机截齿过度受力。同时，确保设备的良好运行状态，定期对采煤机等设备进行维护保养，包括检查各部件的配合精度、润滑情况等，减少因设备故障对截齿造成的异常磨损。
